閘閥

: 更新時間2023-07-11 13:37:02; 產品名稱; 型??????? 號Z41W、Z41Y; 公稱通徑DN25~DN1000; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

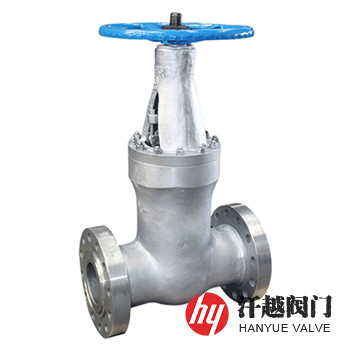

Inconel600合金閘閥產品概述

Inconel600閘閥是一種閥體、閥蓋、閘板和閥桿等由ASTM A494 CY40或ASTM B564 N06600及Inconel 600、Alloy 600等鑄造或鍛造而成，適用于高溫、氧化和腐蝕場合的英康乃爾合金閘閥，該閥所選用的材質為鎳-鉻-鐵型鎳基高溫合金，主要化學成分為C≤0.15%、Si≤0.5%、Mn≤1.0%、Cu≤0.5%、P≤0.015%、S≤0.015%、Cr:14.0%~17.0%、Ni≥72.0%、Fe:6.0%~10.0%，其通過在鎳中添加鉻和鐵元素固溶強化，從而改善力學性能、高溫抗氧化性和抗腐蝕性，與低碳鋼和奧氏體不銹鋼相比，它的熔點低，導熱系數小，線膨脹系數介于碳鋼與不銹鋼之間，比電阻大，此鋼不僅具有優異的耐腐蝕性能，對氧化性酸、堿液、脂肪酸和水均有很強的耐蝕性，而且耐高溫性能優良，蠕變強度高。本產品由于兼有耐蝕、耐熱和抗氧化等性能特點，因而被廣泛應用需要高強度、高壓密封狀態的高耐蝕以及在高溫下具有抗機械磨損和抗氧化能力的工況場合。

Inconel600合金閘閥部件材料

部件名稱	材料名稱
閥體	Inconel 600	Alloy 600	A494 CY40	B564 N06600
閥蓋	Inconel 600	Alloy 600	A494 CY40	B564 N06600
閘板	Inconel 600	Alloy 600	A494 CY40	B564 N06600
閥座	Inconel 600	Alloy 600	B564 N06600	B564 N06600
閥桿	Inconel 600	Alloy 600	B564 N06600	B564 N06600
填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
螺母	A194 8M	A194 8M	A194 8M	A194 8M

Inconel600合金閘閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12234-2019、API 600-2015、ASME B16.34-2013
結構長度	GB/T 12221-2005、ASME B16.10-2017
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
檢驗試驗	GB/T 26480-2011、API 598-2016

Inconel600合金閘閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
900	2	368	520	1500	2	368	615
	3	381	650		3	473	705
	4	457	750		4	546	925
	6	610	800		6	705	1190
	8	737	940		8	832	1525
	10	838	918		10	991	998
	12	965	1041		12	1130	1141
	14	1029	1141		14	1257	1249
	16	1130	1285		16	1384	1351
	18	1219	1445		18	1537	1535
	20	1321	1670		20	1664	1726
	24	1549	2083		24	1943	2150
表中H公稱尺寸≤NPS8為手動高度，公稱尺寸＞NPS8為傘齒輪或電動高度。如需其他規格尺寸，請咨詢汗越閥門！

Inconel600合金閘閥結構圖

Inconel600閘閥

本產品主體可選用ASTM A494 CY40、B564 N06600或Inconel 600、Alloy 600及UNS N06600等鑄件或鍛件牌號。如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請說明規格型號、結構類型、壓力等級、公稱尺寸、閥體和內件材料、使用介質、工作溫度、端部連接形式(法蘭連接應指明執行標準和密封形式)及操作機構(電動、液動、氣動、齒輪傳動)等。
