310S閘閥是一種閥體和內件等由310S或S31008及06Cr25Ni20等鑄件或鍛件毛坯加工而成，通過閥門的全開或全關，實現對管道內超高溫介質的流通或截?cái)嗟牟讳P鋼閘閥。該閥所使用的材料屬高合金奧氏體耐熱不銹鋼，因其化學成分中較高百分比的鉻和鎳含量，從而使它的熱強性、耐高溫性、抗氧化性及耐腐蝕性能均較其他奧氏體型耐熱鋼優良，所以其特適合安裝在物料溫度在600℃以上的管路上作切斷用。本產品逆時針旋轉手輪，閘板上升，直到碰到阻擋，閥被打開，順時針轉動手輪，閘板下降，直到完全將通道切斷，閥門關閉，而對于采用電動執行器作為驅動裝置的本閥，在斷電等緊急情況下，可以使用備用手輪打開和關閉。
部件名稱 | 材料名稱 | |||
閥 體 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
閥 蓋 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
閘 板 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
閥 座 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
閥 桿 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
填料壓蓋 | 310S | S31008 | 06Cr25Ni20 | 0Cr25Ni20 |
填 料 | Graphite | Graphite | Graphite | Graphite |
螺 栓 | A193 B8 Cl.2 | A193 B8 Cl.2 | 06Cr19Ni10 | 06Cr19Ni10 |
螺 母 | A194 8 | A194 8 | 06Cr19Ni10 | 06Cr19Ni10 |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 |
上密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12234-2019、API 600-2015、ASME B16.34-2013 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017 | |||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017 | |||
檢驗試驗 | GB/T 26480-2011、API 598-2016 | |||

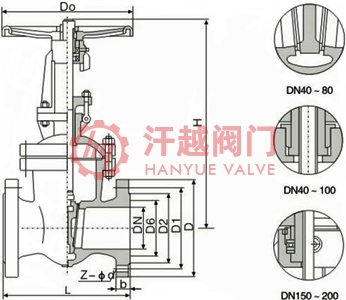

公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | ||
L | H | L | H | ||||
16 | 15 | 130 | 170 | 25 | 15 | 130 | 172 |
20 | 150 | 190 | 20 | 150 | 191 | ||
25 | 160 | 205 | 25 | 160 | 205 | ||
32 | 180 | 270 | 32 | 180 | 270 | ||
40 | 200 | 310 | 40 | 200 | 300 | ||
50 | 250 | 358 | 50 | 250 | 357 | ||
65 | 265 | 373 | 65 | 265 | 376 | ||
80 | 280 | 435 | 80 | 280 | 434 | ||
100 | 300 | 500 | 100 | 300 | 502 | ||
125 | 325 | 614 | 125 | 325 | 613 | ||
150 | 350 | 674 | 150 | 350 | 675 | ||
200 | 400 | 818 | 200 | 400 | 819 | ||
250 | 450 | 969 | 250 | 450 | 968 | ||
300 | 500 | 1145 | 300 | 500 | 1144 | ||
350 | 550 | 1280 | 350 | 550 | 1280 | ||
400 | 600 | 1452 | 400 | 600 | 1451 | ||
450 | 650 | 1541 | 450 | 650 | 1542 | ||
500 | 700 | 1676 | 500 | 700 | 1678 | ||
600 | 800 | 1874 | 600 | 800 | 1875 | ||
700 | 900 | 2083 | 700 | 900 | 2082 | ||
800 | 1000 | 2400 | 800 | 1000 | 2403 | ||
900 | 1100 | 2950 | 900 | 1100 | 2952 | ||
1000 | 1200 | 3245 | 1000 | 1200 | 3244 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、介質溫度、法蘭標準和法蘭密封面形式等，本產品可采用國標、美標、德標、日標等多種設計標準生產制造。
