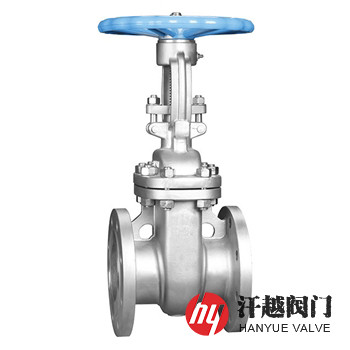

雙相不銹鋼4A閘閥是一種主要承壓件閥體、閥蓋和閘板選用ASTM A995 Gr.4A(CD3MN)或A890 Gr.4A(CD3MN)等鑄造毛坯，閥座和閥桿由A182 F51或S31803等鍛件或棒材加工而成，適用于經常保持全開或全關場合的雙相鋼閘閥，該閥主體部件所使用的材料屬?gòu)?qiáng)度較高、耐腐蝕性能較好的雙相不銹鋼鑄件，其兼有奧氏體和鐵素體不銹鋼的特點，與鐵素體相比，它的塑性和韌性更高，耐晶間腐蝕性和焊接性能均顯著提高；與奧氏體不銹鋼相比，材質的強度高且耐氯化物應力腐蝕明顯改善，具有優良的耐點腐蝕性能，所以，本產品特別適合用在介質中氯離子含量較高及含硫化物的工況，以達到對管路中介質的流通或切斷，因而被廣泛應用于石油、化工、造紙、海水談化以及能源如潮汐發電、油、氣等工業領域。
部件名稱 | 材料名稱 | |||
閥 體 | A995 Gr.4A | A995 CD3MN | A890 Gr.4A | A890 CD3MN |
閥 蓋 | A995 Gr.4A | A995 CD3MN | A890 Gr.4A | A890 CD3MN |
閘 板 | A995 Gr.4A | A995 CD3MN | A890 Gr.4A | A890 CD3MN |
閥 座 | A182 F51 | A182 F51 | A182 F51 | A182 F51 |
閥 桿 | A182 F51 | A182 F51 | A182 F51 | A182 F51 |
上密封座 | A182 F51 | A182 F51 | A182 F51 | A182 F51 |
填 料 | PTFE | PTFE | PTFE | PTFE |
螺 栓 | A193 B8 | A193 B8 | A193 B8 | A193 B8 |
螺 母 | A194 8 | A194 8 | A194 8 | A194 8 |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12234-2019、API 600-2015、ASME B16.34-2013 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017 | |||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等 | |||
檢驗試驗 | GB/T 26480-2011、API 598-2016 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | 2 | 178 | 400 | 300 | 2 | 216 | 470 |
2 ? | 191 | 490 | 2 ? | 241 | 525 | ||
3 | 203 | 510 | 3 | 283 | 535 | ||
4 | 229 | 585 | 4 | 305 | 635 | ||
6 | 267 | 775 | 6 | 403 | 805 | ||
8 | 292 | 955 | 8 | 419 | 1025 | ||
10 | 330 | 1160 | 10 | 457 | 1230 | ||
12 | 356 | 1375 | 12 | 502 | 1460 | ||
14 | 381 | 1570 | 14 | 762 | 1645 | ||
16 | 406 | 1765 | 16 | 838 | — | ||
18 | 432 | 1980 | 18 | 914 | 1840 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
本產品主體可選用ASTM A995 GRADE 4A(CD3MN)、A890 GRADE 4A(CD3MN)或SA955 GRADE 4A(CD3MN)等鑄件牌號。尊敬的用戶！如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請告知壓力等級、公稱尺寸、閥體和內件材料、使用介質、工作溫度、法蘭執行標準及法蘭密封面形式等。
