放空導淋閥產品概述

放空導淋閥是一種介質入口端部連接形式可設計成加長閥體對焊、承插焊、螺紋及法蘭等，而出口端采用絲堵或管帽封閉，安裝在不同標高的管道或設備中，用于其高點放空和低點排凈殘液的鍛鋼排液放空閥。管道或設備的高點放空是為了防止不凝氣在管線中對液體形成氣阻，低點排液是為了防止低部積液對氣體形成阻力，而且也防范管線中的存液在低處凍結。該閥采用閘閥的結構進行設計，主要包括閥體、閥蓋、閘板、閥桿和驅動裝置，其閥體一端設有與管道或設備連接的端部，另一端為螺紋連接并配以實心絲堵或管帽，它的上部與閥蓋經螺釘或法蘭連接，閥體內設有流道和控制流道通斷的閥芯組件，它通過閘板與閥桿聯動配合，由驅動裝置帶動閥桿升降進而帶動閘板升降，實現啟閉動作。本產品常見型號有DV111、DV112、DV113、DV114、DV115、DV119和DV513、DV515、DV525、DV535、DV545、DV555及DV319、DV315、DV325、DV335、DV345等。

放空導淋閥部件材料

序號	部件名稱	材料名稱
1	閥體	A105	A182 F11	A182 F304	A182 F304L	A182 F316	A182 F316L
2	閥蓋	A105	A182 F11	A182 F304	A182 F304L	A182 F316	A182 F316L
3	閘板	A182 F6a	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
4	閥座	A276 410	A276 410	A276 304	A276 304L	A276 316	A276 316L
5	閥桿	A276 410	A276 410	A276 304	A276 304L	A276 316	A276 316L
6	填料壓套	A276 410	A276 410	A276 304	A276 304L	A276 316	A276 316L
7	填料	GRAPHITE	GRAPHITE	PTFE	PTFE	PTFE	PTFE
8	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8	A193 B8M	A193 B8M
9	螺母	A194 2H	A194 4	A194 8	A194 8	A194 8M	A194 8M

放空導淋閥性能規范

公稱壓力Class	150	300	600	900	1500	2500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.0	63.0
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6	46.2
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6	46.2
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
連接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1等
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

放空導淋閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	公稱通徑 DN	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	公稱通徑 DN	d	L	L1	H	W
150(PN20)	?	15	10.5	150	54	158	100
	?	20	13.5	157	58.5	169	100
	1	25	18	179	63.5	197	100
	1 ?	32	24	200	70	236	160
	1 ?	40	29	213	82.5	246	160
	2	50	36.5	—	89	283	180
300(PN50)	?	15	10.5	159	70	158	100
	?	20	13.5	170	76	169	100
	1	25	18	193	82.5	197	100
	1 ?	32	24	216	89	236	160
	1 ?	40	29	224	95	246	160
	2	50	36.5	—	108	283	180
600(PN110)	?	15	10.5	172	82.5	169	100
	?	20	13.5	190	95	197	100
	1	25	18	220	108	236	100
	1 ?	32	24	240	114.5	246	160
	1 ?	40	29	250	120.5	283	160
	2	50	36.5	—	146	320	180

放空導淋閥結構圖

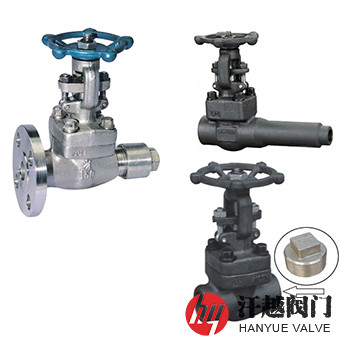

放空導淋閥

本產品材質可選用ASTM A105或ASTM A350 Gr.LF2 CL.1、A350 Gr.LF3 CL.1以及ASTM A182 Gr.F11 CL.2、A182 Gr.F22 CL.3、A182 Gr.F91、A182 Gr.F304、A182 Gr.F304L、A182 Gr.F316、A182 Gr.F316L、A182 Gr.F347、A182 Gr.F51、A182 Gr.F60、A182 Gr.F53、A182 Gr.F55及其他等鍛鋼牌號，有縮徑和全通徑兩種結構型式。
