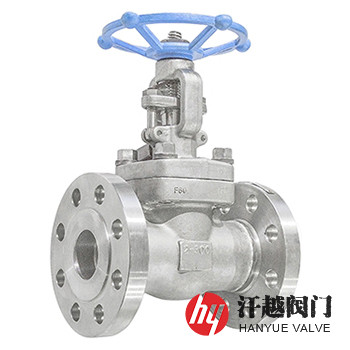

雙相不銹鋼F60閘閥是一種閥體、閥蓋、閘板、閥桿和閥座等承壓件由ASTM A694 F60或A182 F60及S32205等鍛造成型，適用于高鹽、高壓及高沖擊等極其惡劣海況工作環境的雙相鋼閘閥，該閥所使用的材料屬低合金雙相不銹鋼鍛件，對應國內022Cr23Ni5Mo3N，其顯微組織中鐵素體和奧氏體相大約各占50%的，一般以固溶處理狀態供貨，具有強度高和耐點蝕、耐應力腐蝕的特點，它的主要化學成分為22.0% ~ 23.0%Cr、4.5% ~ 6.5%Ni、3.0% ~ 3.5%Mo和0.14% ~ 0.20%N，與18-8鋼相比，提高了Cr而降低了Ni，同時添加Mo和N，由于鉻和鉬的含量都很高，因此具有極好的抗孔蝕和抗均勻腐蝕的能力，同時氮元素能形成奧氏體組織，提高了鋼的強度，但不顯著的損害鋼的塑韌性，抑制了碳化物的析出，延緩了α相的形成。因此本產品主要應用在石油、天然氣、化工、石化、紙漿和造紙及海水等領域的腐蝕環境下。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A694 Gr.F60 | A182 Gr.F60 | S32205 | S22053 |
2 | 閥 蓋 | A694 Gr.F60 | A182 Gr.F60 | S32205 | S22053 |
3 | 閘 板 | A694 Gr.F60 | A182 Gr.F60 | S32205 | S22053 |
4 | 閥 座 | A694 Gr.F60 | A182 Gr.F60 | S32205 | S22053 |
5 | 閥 桿 | A694 Gr.F60 | A182 Gr.F60 | S32205 | S22053 |
6 | 填料壓套 | A694 Gr.F60 | A182 Gr.F60 | S32205 | S22053 |
7 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
8 | 活節螺栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
9 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 7746-2020、API 602-2015、BS 5352:1990 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990 | |||
連接端部 | JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||||
d | L | L1 | H | W | ||
150 | ? | 10 | 108 | 108 | 158 | 100 |
? | 13.5 | 117 | 117 | 169 | 100 | |
1 | 18 | 127 | 127 | 197 | 100 | |
1 ? | 24 | 140 | 140 | 236 | 160 | |
1 ? | 29 | 165 | 165 | 246 | 160 | |
2 | 36.5 | 203 | 203 | 283 | 180 | |
300 | ? | 10 | 140 | 140 | 158 | 100 |
? | 13.5 | 152 | 152 | 169 | 100 | |
1 | 18 | 165 | 165 | 197 | 100 | |
1 ? | 24 | 178 | 178 | 236 | 160 | |
1 ? | 29 | 190 | 190 | 246 | 160 | |
2 | 36.5 | 216 | 216 | 283 | 180 | |
600 | ? | 10 | 165 | 165 | 169 | 100 |
? | 13.5 | 190 | 190 | 197 | 100 | |
1 | 18 | 216 | 216 | 236 | 100 | |
1 ? | 24 | 229 | 229 | 246 | 160 | |
1 ? | 29 | 241 | 241 | 283 | 160 | |
2 | 36.5 | 292 | 292 | 320 | 180 | |
900 ~ 1500 | ? | 13.5 | 216 | 216 | 197 | 125 |
? | 18 | 229 | 229 | 197 | 125 | |
1 | 24 | 254 | 254 | 236 | 160 | |
1 ? | 29 | 279 | 279 | 246 | 160 | |
1 ? | 36.5 | 305 | 305 | 283 | 180 | |
2 | 45 | 371 | 368 | 330 | 200 | |
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！ | ||||||
本產品材質可選用ASTM A694 F60或ASTM A182 F60及其他等鍛鋼牌號，有明桿和暗桿兩種結構型式。如果你需訂購我廠不銹鋼閘閥產品，煩請告知壓力級、規格、閥體及內件材料、端部連接形式(法蘭連接應指明密封形式，對接焊端應說明對焊的管號)、閥體類型及閥體閥蓋連接方式等。
