排泥閥

: 更新時間2023-06-02 15:08:55; 產品名稱; 型??????? 號J841X; 公稱通徑DN50~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

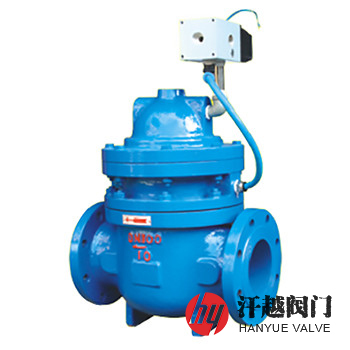

J841X電磁液動隔膜排泥閥產品概述

J841X電磁液動隔膜排泥閥由閥體、閥蓋、閥板、閥桿、膜片、隔膜式壓力腔等零部件和控制系統組成。主要安裝在給排水、污廢水、石油、化工等領域的反應池、沉淀池及凈化設備等作排泥，排污用，特別適合用在啟動頻繁的工況場合。其驅動壓力源靠外部大于管道本身壓力加0.2MPa左右長期供應，只需對電磁換向閥通電或斷電便能改變流體進入隔膜上下腔，從而帶動閥板上升或下降，起到閥門的啟閉，快速排除污泥。本產品也可采用氣動、電動等其它驅動方式，以及手動或電動集中控制。

J841X電磁液動隔膜排泥閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M
2	閥蓋	HT200	QT450-10	WCB	CF8	CF8M
3	閥板	HT200	QT450-10	WCB	CF8	CF8M
4	閥桿	2Cr13	2Cr13	2Cr13	304	316
5	膜片	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
6	膜片座	HT200	QT450-10	WCB	CF8	CF8M
7	螺栓	35	35	35	304	316
8	螺母	45	45	45	304	316

J841X電磁液動隔膜排泥閥性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.0
高壓液密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.2
低壓氣密封試驗壓力(MPa)	0.275	0.66	0.6	0.6	0.6
驅動壓力	管道實際壓力＋0.2MPa
驅動介質	清水、空氣、油品或按訂貨合同要求
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	GB/T 13927-2008、API 598-2016
介質溫度	0℃ ~ 80℃

J841X電磁液動隔膜排泥閥外形尺寸

公稱壓力 PN	公稱通徑 DN	尺寸mm
公稱壓力 PN	公稱通徑 DN	L	H	D	D1	D2	b-f	Z-?d
10	50	230	225	165	125	102	18-3	4-18
	80	285	270	200	160	138	20-3	8-18
	100	360	375	220	180	158	20-3	8-18
	150	455	450	285	240	212	22-3	8-22
	200	585	645	340	295	268	24-3	8-22
	250	720	770	395	350	320	26-3	12-22
	300	800	900	445	400	370	26-4	12-22
	400	960	1030	565	515	482	26-4	16-26
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

J841X電磁液動隔膜排泥閥結構圖

電磁液動隔膜排泥閥

如果你需訂購我廠排泥閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體材質、法蘭標準及法蘭密封面形式等，本產品電磁閥線圈電壓有DC24V和AC220V兩種，訂貨時請注明！
