排泥閥

: 更新時間2023-05-31 13:35:54; 產品名稱; 型??????? 號SD44X; 公稱通徑DN80~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

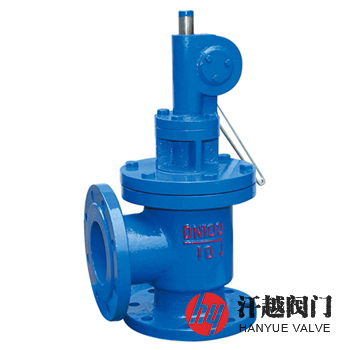

SD44X手動快開排泥閥產品概述

SD44X手動快開排泥閥一種由主閥、齒輪箱、齒條手柄、擋位等部件組成，入口與出口端夾角成90°，安裝于反應池或沉淀池外，快速排走污泥的升降式閥門，其工作時只要把手柄往下按定位就可以開啟，相反就快速關閉。該閥是我廠為滿足無液壓源、無氣源及無電源等工況條件而研制，其采用手動驅動，無需另設加壓泵和空壓機以及架設供電線路，它的轉動用齒輪和齒條帶動，升降方便快捷。本產品具有使用壽命長，啟閉速度快，通常在幾秒內就能完成，而且全襯膠閥板關閉后密封性能優異，無滲漏等特點，因此，特適合安裝在水廠、水處理廠的水池外，用以定期排走池底的泥沙和污物。

SD44X手動快開排泥閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M
2	閥蓋	HT200	QT450-10	WCB	CF8	CF8M
3	齒輪架	HT200	QT450-10	WCB	CF8	CF8M
4	齒輪	Q235B	Q235B	Q235B	Q235B	Q235B
5	閥板	HT200	QT450-10	WCB	CF8	CF8M
6	閥桿	2Cr13	2Cr13	2Cr13	304	316
7	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
8	螺栓	35	35	35	304	316
9	螺母	45	45	45	304	316

SD44X手動快開排泥閥性能參數

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.0
高壓液密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.2
低壓氣密封試驗壓力(MPa)	0.275	0.66	0.6	0.6	0.6
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	GB/T 13927-2008、API 598-2016
工作介質	清水、原水、污水、泥水等
適用溫度	0℃ ~ 80℃

SD44X手動快開排泥閥外型尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	L1	L2	H	D	D1	D2	b-f	Z-?d
10	80	135	115	330	200	160	138	20-3	8-18
	100	145	125	360	220	180	158	20-3	8-18
	150	185	155	450	285	240	212	22-3	8-22
	200	220	185	545	340	295	268	24-3	8-22
	250	250	215	610	395	350	320	26-3	12-22
	300	280	240	680	445	400	370	26-4	12-22
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

SD44X手動快開排泥閥結構圖

手動快開排泥閥

如果你需訂購我廠排泥閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體和內件材料、法蘭執行標準及密封面形式等，具體詳情請聯系我司銷售技術人員。
