減壓閥

: 更新時間2023-05-13 15:57:45; 產品名稱; 型??????? 號Y43X、YB43X; 公稱通徑DN25~DN300; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

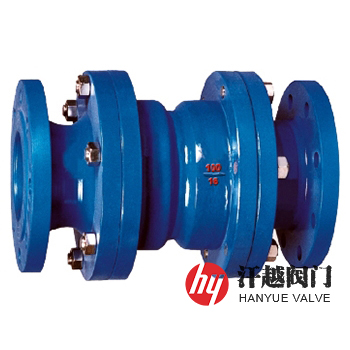

Y43X比例式減壓閥產品概述

Y43X比例式減壓閥是一種閥前水壓和閥后水壓比例相對固定的活塞式結構的固定比例式減壓閥，其閥體兩端端部有可與管道或管道配件及附件直接連接的法蘭。該閥活塞是活動部件，在閥體內作直線運動，活塞后端受水面為活塞前端受水面的整數倍，因而閥后壓力與閥前壓力之比，按面積定比例降低。本產品適用于工作溫度不大于100℃，使用介質為水或物理性質類似于水的其他液體。

Y43X比例式減壓閥主要由閥體、閥蓋、缸套、活塞、密封件和緊固件等部件組成，其減壓比是固定的，可按2：1、3：1、4：1、5：1、3：2、5：2、4：3等，亦可根據用戶的要求設計特殊的減壓比。該閥按結構形式不同分為整體型和分體型兩種。本產品殼體材料一般選用鑄鐵、鑄鋼、鑄銅或不銹鋼等，其中采用鑄鐵或鑄鋼材質時，為便于活塞能靈活運行，通常在鑄件內壁襯銅。

Y43X比例式減壓閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	QT450	WCB	CF8	CF3	CF8M	CF3M
3	閥座	NBR	NBR	NBR	NBR	NBR	NBR
4	活塞	2Cr13	2Cr13	304	304L	316	316L
5	缸套	2Cr13	2Cr13	304	304L	316	316L
6	O 型圈	NBR	NBR	NBR	NBR	NBR	NBR
7	螺栓	304	304	304	304	316	316
8	螺母	304	304	304	304	316	316

Y43X比例式減壓閥技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5
殼體試驗壓力(MPa)	1.5	2.4	3.75
密封試驗壓力(MPa)	1.1	1.76	2.75
壓力誤差	≤8％	≤8％	≤8％
最小開啟壓力	減壓比2:1時為0.2MPa；減壓比3:1時為0.3MPa
設計制造	GB/T 21386-2008 比例式減壓閥
法蘭標準	GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等
檢驗試驗	GB/T 21386-2008 比例式減壓閥
適用介質	水或物理性質類似于水的介質
工作溫度	0℃ ~ 100℃

Y43X比例式減壓閥外型尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm		公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	L	D	公稱壓力 PN	公稱通徑 DN	L	D
10	25	232	115	16	25	232	125
	32	246	140		32	246	150
	40	256	150		40	256	155
	50	270	165		50	270	175
	65	306	185		65	306	200
	80	320	210		80	320	230
	100	340	240		100	340	265
	125	400	275		125	400	300
	150	429	310		150	429	350
	200	358	355		200	358	400

Y43X比例式減壓閥結構圖

比例式減壓閥

如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、進出口壓力、公稱通徑、閥體材質、使用介質及法蘭標準等，本產品根據減壓比不同，最小開啟壓力應不大于0.04MPa。
