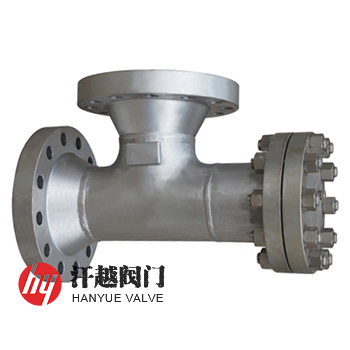

ST21反折流式T形過濾器的濾筒為圓錐臺形狀，兩端分別有較大和較小的開口，濾網安裝在其外，并橫向設置在殼體內部，較大的濾筒開口卡接在反折流式T型過濾器的一個水平方向的濾座卡槽內，并與泵、閥及壓縮機等的入口相通，較小的濾筒開口垂直地抵在另一端的盲法蘭的密封面上。當介質從豎直向上的進料口進入反折流式T型過濾器內部時，其中所含的固體顆粒被安裝在濾筒外具有一定規格的濾網所阻擋，并沉積在濾筒與殼體之間的腔體中，而過濾后的潔凈物料則經由出料口流出進入設備或儀表中。該過濾器采用圓錐臺形濾芯設計，增大了污垢存儲空間，減少了清理頻次，延長了濾芯的使用壽命，降低了流體流動的阻力，節約能源，同時增大了濾筒和殼體內壁的間隙，方便更換濾網。本系列產品有ST21反折流式法蘭連接T形過濾器和ST22反折流式焊接連接T形過濾器兩種結構形式。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 殼 體 | 20 | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
2 | 接 管 | 20 | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
3 | 法 蘭 | A105 | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
4 | 法 蘭 蓋 | Q235B | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
5 | 密封墊片 | 聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環) | ||||
6 | 濾筒濾網 | 304 | 304 | 304 | 316 | 316L |
7 | 螺 柱 | 35CrMo | 35CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
8 | 螺 母 | 30CrMo | 30CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
9 | 排 放 口 | 304 | 304 | 304 | 316 | 316L |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | HG/T 21637-2021 化工管道過濾器系列 | ||||
法蘭標準 | HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等 | ||||
檢驗試驗 | HG/T 21637-2021 化工管道過濾器系列 | ||||
過濾精度 | 0.02mm ~ 16.0mm | ||||

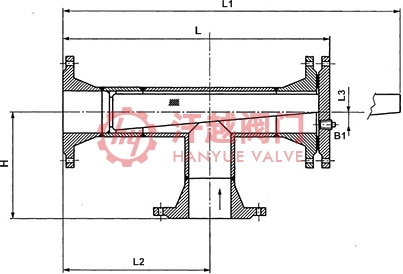

公稱壓力 | 公稱直徑 | 尺寸 | 排放口 | ||||
L | L1 | L2 | L3 | H | |||
16 | 50 | 336 | 541 | 209 | 15 | 109 | NPT ? |
65 | 360 | 589 | 221 | 25 | 121 | NPT ? | |
80 | 392 | 644 | 236 | 30 | 136 | NPT ? | |
100 | 434 | 726 | 257 | 40 | 157 | NPT ? | |
125 | 480 | 811 | 279 | 45 | 179 | NPT ? | |
150 | 568 | 987 | 348 | 55 | 198 | NPT ? | |
200 | 654 | 1148 | 390 | 70 | 240 | NPT ? | |
250 | 748 | 1324 | 436 | 90 | 286 | NPT ? | |
300 | 842 | 1500 | 482 | 105 | 332 | NPT ? | |
350 | 902 | 1612 | 511 | 120 | 361 | NPT ? | |
400 | 962 | 1725 | 540 | 140 | 390 | NPT ? | |
450 | 1050 | 1883 | 580 | 180 | 430 | NPT ? | |
500 | 1136 | 2044 | 621 | 230 | 471 | NPT ? | |
600 | 1258 | 2263 | 677 | 250 | 527 | NPT ? | |
表中為PN16法蘭連接結構尺寸，如需其他公稱壓力、公稱直徑及焊接連接結構尺寸，請聯系我們！ | |||||||
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明類型代號、公稱尺寸、公稱壓力或壓力等級、材料(包括殼體、法蘭、法蘭蓋、濾筒及濾網等)、過濾精度、端部連接型式，如連接端部選用法蘭連接時，請注明法蘭執行標準及法蘭密封面形式等。
