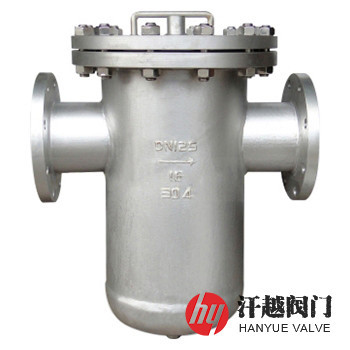

SD12、SD11雙濾筒式籃式過濾器的濾芯由籃狀濾筒和安裝在其內的圓柱狀濾筒組成，并放置在筒體中，且它的傾斜面開口卡接在傾斜的濾座上與入口相通，上部則抵在筒體上端的法蘭蓋的密封面上通過螺栓螺母壓緊固定，當介質由進料口進入，經濾芯過濾后從出料口流出，其中的機械雜質則沉積在濾籃底部或緊緊附著在圓柱狀濾筒的濾網上，在籃式過濾器的工作過程中，這些固體顆粒在流體流動和壓力作用下越積越厚，當進出口壓差達到一定值后，只需拆開筒蓋對濾網進行清洗即可。該過濾器加大了濾網的有效工作面積，減少了清理頻次，特別適用于原油或其它液體及氣體物料的過濾，防止管道中的機械雜質對下游設備或儀表的正常工作和運轉造成影響，達到穩定工藝過程，保障安全生產的目的。本系列產品有SD11法蘭連接雙濾筒式籃式過濾器和SD12焊接連接雙濾筒式籃式過濾器兩種結構形式。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 筒 體 | 20 | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
2 | 接 管 | 20 | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
3 | 封 頭 | 20 | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
4 | 法 蘭 | A105 | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
5 | 法 蘭 蓋 | Q235B | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
6 | 密封墊片 | 聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環) | ||||
7 | 濾 芯 | 304 | 304 | 304 | 316 | 316L |
8 | 螺 柱 | 35CrMo | 35CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
9 | 螺 母 | 30CrMo | 30CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
10 | 排 放 口 | 304 | 304 | 304 | 316 | 316L |
11 | 放 空 口 | 304 | 304 | 304 | 316 | 316L |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | HG/T 21637-2021 化工管道過濾器系列 | ||||
法蘭標準 | HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等 | ||||
檢驗試驗 | HG/T 21637-2021 化工管道過濾器系列 | ||||
過濾精度 | 0.02mm ~ 16.0mm | ||||
公稱壓力 | 公稱直徑 | 尺寸 | 排放口 | 放空口 | ||||
L | H | H1 | H2 | L1 | ||||
10 ~ 40 | 65 | 373 | 364 | 174 | 637 | 40 | NPT ? | NPT ? |
80 | 399 | 417 | 214 | 719 | 50 | NPT ? | NPT ? | |
100 | 459 | 508 | 272 | 881 | 70 | NPT ? | NPT ? | |
125 | 513 | 617 | 345 | 1079 | 90 | NPT 1 | NPT ? | |
150 | 565 | 724 | 404 | 1276 | 120 | NPT 1 | NPT ? | |
200 | 617 | 793 | 446 | 1397 | 135 | NPT 1 | NPT ? | |
250 | 666 | 893 | 495 | 1544 | 150 | NPT 1 | NPT ? | |
300 | 718 | 997 | 563 | 1739 | 160 | NPT 1 | NPT ? | |
20(Class150) 50(Class300) | 65 | 410 | 373 | 174 | 637 | 40 | NPT ? | NPT ? |
80 | 460 | 426 | 214 | 719 | 50 | NPT ? | NPT ? | |
100 | 530 | 514 | 272 | 881 | 70 | NPT ? | NPT ? | |
125 | 600 | 623 | 345 | 1079 | 90 | NPT 1 | NPT ? | |
150 | 660 | 727 | 404 | 1276 | 120 | NPT 1 | NPT ? | |
200 | 730 | 793 | 446 | 1397 | 135 | NPT 1 | NPT ? | |
250 | 810 | 889 | 495 | 1544 | 150 | NPT 1 | NPT ? | |
300 | 890 | 898 | 563 | 1739 | 160 | NPT 1 | NPT ? | |
以上為PN10~40及Class150~300法蘭連接結構尺寸，如需其他規格或焊接連接結構尺寸，請聯系我們！ | ||||||||
本產品有無支腿和帶支腿兩種結構，默認的為無支腿形式，如需帶支腿煩請在合同中說明。尊敬的用戶，如你需訂購我廠管道過濾器產品，咨詢時煩請說明類型代號、殼體材料、公稱尺寸、公稱壓力或壓力等級、端部連接型式、濾芯材質及過濾精度等，我公司可按客戶需求承接定制。
