SK100X遙控浮球閥是一種利用水位控制浮球升降來控制主閥的開啟和關閉，達到自動控制設定液位的閥門，其在主閥上安裝導管、針閥、球閥、浮球閥及微型過濾器等組成水力控制系統，調定后，自動控制液面高度，該閥直接利用液面控制，不需要其它裝置和能源，液面控制準確度高，不受水壓影響，密封可靠。當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。
SK100X遙控浮球閥廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面控制。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | CF8 | CF8 | CF8 | CF8M | CF3M |
4 | 閥 軸 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
5 | O 型 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
7 | 浮 球 閥 | 304 | 304 | 304 | 316 | 316L |
8 | 針 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
9 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
低壓水密封試驗壓力(MPa) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
設計制造 | CJ/T 219-2017 水力控制閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | CJ/T 219-2017 水力控制閥 | ||||
介質溫度 | 0℃~80℃ | ||||

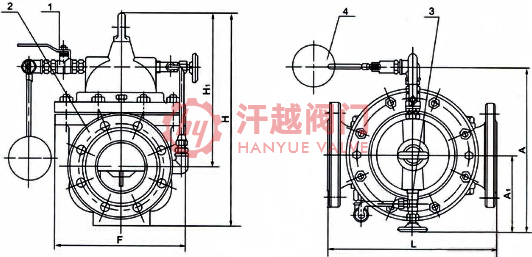

公稱壓力 | 公稱通徑 | 尺寸mm | |||||
L | F | H | A | H1 | A1 | ||
10 ~ 25 | 20 | 150 | — | 212 | — | 179 | — |
25 | 160 | — | 212 | — | 179 | — | |
32 | 180 | — | 212 | — | 179 | — | |
40 | 200 | — | 265 | — | 210 | — | |
50 | 205 | — | 265 | — | 210 | — | |
65 | 215 | — | 310 | — | 215 | — | |
80 | 245 | — | 350 | — | 245 | — | |
100 | 292 | — | 460 | — | 305 | — | |
125 | 330 | — | 520 | — | 365 | — | |
150 | 355 | — | 570 | — | 415 | — | |
200 | 495 | — | 840 | — | 510 | — | |
250 | 600 | — | 890 | — | 560 | — | |
300 | 698 | — | 1030 | — | 658 | — | |
350 | 787 | — | 1090 | — | 696 | — | |
400 | 914 | — | 1150 | — | 735 | — | |
500 | 978 | — | 1150 | — | 735 | — | |
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明進出口壓力、公稱通徑、閥體材質、配件要求等，以便我們選型，本產品有隔膜式和活塞式兩種，隔膜式適用于450mm口徑以下的管道，500mm口徑以上的建議使用活塞式，具體詳情請聯系我司銷售技術人員。
