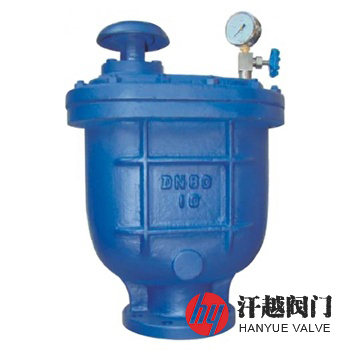

CARX復合式排氣閥是一種由閥體、閥蓋、閥塞、不銹鋼浮球、杠桿、杠桿架和密封圈等組成，同時具有一大一小兩個排氣孔的進排氣閥，其安裝在水泵出口處或送水管線中，用來大量排除集積在管道中的空氣，以提高管線及水泵的送水效率，當管道內一旦產生負壓時，該閥閥塞迅速開啟，吸入外界空氣，以防止管線因負壓而損壞。本產品常用于生產、生活及干式消防等給水系統，但不能在污水管道上使用。
CARX復合式排氣閥具有微量排氣和大量進排氣的功能。當水開始進入管道時，閥塞處在開啟位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥塞關閉，停止大量排氣。當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出。當出現停電、停泵，管內水流空或遇管內產生負壓時，此時閥塞迅速開啟，進行大量吸氣，確保管線安全。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 塞 | 304 | 304 | 304 | 316 | 316L |
4 | 浮 球 | 304 | 304 | 304 | 316 | 316L |
5 | 排 氣 罩 | QT450 | WCB | CF8 | CF8M | CF3M |
6 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 杠 桿 架 | 304 | 304 | 304 | 316 | 316L |
8 | 杠 桿 | 304 | 304 | 304 | 316 | 316L |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | ||||
適用介質 | 清水、原水或物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||

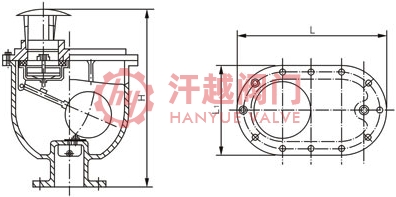

公稱壓力 PN | 公稱通徑 DN | 尺寸mm | |||||||
L | L1 | H | D | D1 | D2 | b-f | Z-?d | ||
16 | 15 | 280 | 190 | 330 | 95 | 65 | 45 | 14-2 | 4-14 |
20 | 280 | 190 | 330 | 105 | 75 | 55 | 14-2 | 4-14 | |
25 | 280 | 190 | 330 | 115 | 85 | 65 | 14-2 | 4-14 | |
32 | 280 | 190 | 330 | 135 | 100 | 78 | 16-2 | 4-18 | |
40 | 280 | 190 | 330 | 145 | 110 | 85 | 16-3 | 4-18 | |
50 | 300 | 190 | 445 | 160 | 125 | 100 | 16-3 | 4-18 | |
65 | 300 | 190 | 445 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 365 | 210 | 500 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 390 | 245 | 560 | 215 | 180 | 155 | 20-3 | 8-18 | |
150 | 460 | 275 | 605 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 460 | 275 | 605 | 335 | 295 | 265 | 26-3 | 12-23 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||||
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體及內件材料、法蘭標準及法蘭密封面形式等，本產品應設在橫管的頂高處，立管的頂段，為便于檢修，應在其進口管道上加裝截止閥或閘閥，如果用于干式消防給水系統時，截止閥后還應加電磁閥。
